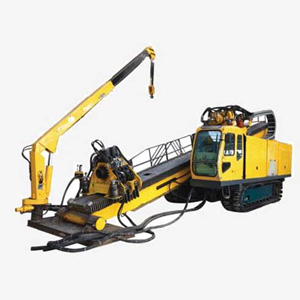

Equipo de Perforación HDD FDP-120
Inicio » Productos » Equipo de Perforación » Maquina de Perforación Horizontal Direccional » Equipo de Perforación HDD FDP-120Equipo de Perforación HDD FDP-120
| Equipo Principal de Perforación HDD FDP-120 (Equipo de Perforación Horizontal Dirigida) | |
| Canal Fuerza de empuje / tracción de alimentación | 1200KN (269.760 lbf) |
| Pase de empuje / tracción Sistema de Alimentación | Tipo de piñón y cremallera, que se mueve con la conducción de 4 marchas con palanca de cambios de tres velocidades, paso menos de regulación de velocidad cambio Ⅰ: 7m/min (23 pies por minuto) Ⅱ cambio: 16m/min (52.5 pies por minuto) Ⅲ cambio: 28m / min (91,8 pies por minuto) |
| Accionamiento de rotación | La transmisión de engranajes, paso menos de regulación de velocidad de par Ⅰ cambio de eje hueco: 50000N · m (36.850 lbf · ft) de par @ 38r/min cambio Ⅱ eje hueco: 25000N · m (18.425 lbf · ft) @ 76r/min |
| Motor de la FDP-120 HDD | |
| Fabricante | Weichai Power Co., Ltd |
| Valor nominal | Dos motores de 400 kW (540HP), único motor de 360kW |
| Estado operacional | De empuje / tracción y la rotación de todos podemos llegar por encima de índice de rendimiento máximo mencionado. |
| Dimensiones y peso bruto de la FDP-120 HDD | |
| Dimensiones de Máquina (L x W x H) | 14,5 × 2,8 × 2,85 m (47.6 × 9.2 × 9.3 pies) |
| Peso bruto | 30000kg (66,150 libras) |
| Ángulo de entrada del mástil oblicuo de la FDP-120 HDD | |
| 8-16° | |
| Norma Ambiental y Servicio | |
| Las emisiones de ruido del motor cumplen con el estándar II Europeo. | |
| Herramienta de perforación de la FDP-120 HDD | |
| Perforación varilla para ser utilizado. | 4 1/2〞、5〞 |
| Carcasa de fresado (tipo de corte) | Ф325, Ф530, Ф660, Ф760, Ф900, Ф1100mm (Ф12.8, Ф20.9, Ф26, Ф29.9, Ф35.4, Ф43.3 pulgadas) |
| Grilletes de FDP-120 HDD | |
| Abrazadera del soporte de centrado por ella, Grilletes distancia completa en movimiento. | |
| Abrazadera / Ruptura | Regulación de la distancia precisa, estable y confiable de ruptura de salida. |
| Max Par usable | 60000N · m (44.220 lbf · ft) |
| Max par de ruptura | 120000N.m (88.440 lbf · ft) (puede ser diseñado de acuerdo a la exigencia del cliente.) |
| Grúa en la plataforma de la FDP-120 HDD | |
| 3MT (9,8 pies) Directo del brazo de la grúa. | |
| Mástil de la Plataforma de la FDP-120 HDD | |
| Longitud del mástil de 14 metros. (45,9 pies) | |
| Bomba de lodo hidráulico de la FDP-120 HDD | |
| Conducción hidráulica completa, paso menos de flujo ajustable. | |
| Tasa de flujo | 0-1000L/min (0-264 galones US por minuto) |
| Presión | 0-8Mpa (0-1160 psi) |
| Chasis | |
| Seguimiento de Caterpillar Tipo Ensamble | |
| Accesorios | |
| La presión, velocidad de flujo, y la revolución y otros más de diez datos se muestran en las figuras.Esto es fácil para el análisis y el juicio de los problemas y las condiciones en el proceso de rendimiento. | |
