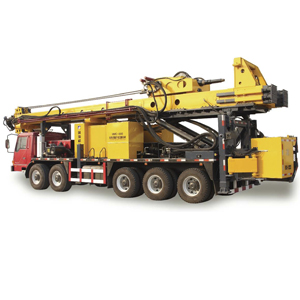

Equipo de Perforación de Lecho de Carbón Metano montado en Camión HMC-800

Descripción
La plataforma sobre camión de perforación HMC CBM-800 (montados en camiones lecho de carbón metano plataforma de perforación) puede llevar a cabo múltiples funciones. Equipo de Perforación de Lecho de Carbón Metano montado en Camión MD-800 CBM es un rastreador de tipo completos equipos de perforación hidráulicos para perforación de metano en capas de carbón, con capacidad de perforación 3200. Se desarrolla sobre la base de nuestros más de 40 años de experiencia en equipo de perforación de fabricación e I + D. Su diseño tiene en cuenta tanto las características de la perforación interna de metano de lecho de carbón y de la experiencia de perforación avanzada extranjera y las ideas.
El Equipo de Perforación de Lecho de Carbón Metano montado en Camión HMC-800 CBM (lecho de carbón metano) se utiliza principalmente para la exploración de metano de lecho de carbón, la perforación de petróleo y gas natural poco profunda, la reparación de los pozos de petróleo y la construcción de pozos geotérmicos. Puede ser aplicado también al rescate de ingeniería civil, la ventilación de la mina y la obra de tubería de drenaje. Hay una cosa t o se ha señalado, es decir, la plataforma sobre camión de perforación de yacimientos de carbón metano puede cumplir con el requisito para la perforación de súper núcleo profundo de China.

Características
1. La máquina principal de la plataforma sobre camión de perforación CBM adopta toda la presión hidráulica como su unidad de disco, el chasis del automóvil. Esto hace que el equipo de perforación movimiento rápido y fácil. Esto también reduce el costo de transporte.
2. El mástil de elevación mecanismo de la línea de alambre de triple velocidad de los brazos de perforación se acorta la duración del transporte y aumenta la carrera de los viajes. Con sus 15 metros de altura, el camión montado en plataforma de perforación de yacimientos de carbón metano (CBM montados en camiones plataforma de perforación) es adecuado para diversas técnicas de perforación.
3. La estructura del mosaico de la unidad principal con su ángulo de baldosas de 85 ° facilita la ruptura de la tubería de perforación.
4. El Equipo de Perforación de Lecho de Carbón Metano montado en Camión rotativo es impulsado por el motor eficiente, con gran torque a baja velocidad. El par motor máximo de la plataforma sobre camión CBM taladro puede llegar a 20 kN · m, y la más alta velocidad de rotación es 170r/min. Es más, el par del jefe de la unidad se puede cambiar a uno más grande para cumplir con el requisito de diferentes técnicas de perforación.

Especificación de la Equipo de Perforación de Lecho de Carbón Metano montado en Camión

1 Chasis del automóvil Tipo WS5545H
2 Patrón de Conducción 10 × 6
3 Potencia motriz 276Kw
4 Unidad principal de la plataforma sobre camión de perforación CBM Par / Velocidad de rotación 20kNm/85rpm
10kNm/85rpm
Ángulo de inclinación 0—85°
Desplazamiento 15m
Diámetro agujero atravezante 75 mm
5 La alimentación del sistema Fuerza de elevación / velocidad 800Kn, 22m/min
La alimentación de la Fuerza / Velocidad 160kN, 55m/min
6 Capacidad de taladrado (de referencia) El diámetro de perforación de Varilla/ Profundidad de perforación Φ89mm/3200m
Φ114m/2200m
Φ127mm/1600m
Diámetro de Rotación Φ800mm
7 Cabrestante auxiliar Fuerza de elevación 40kN
8 Motor diesel Modelo KTA19-P700
Potencia / Velocidad de rotación 522Kw/1800rpm
9 Sistema hidráulico Forma Abierto
Volumen de salida 2 × 130 2 × 100 2 × 60 (L)
Presión 32Mpa
10 Altura de trabajo La más alta 22m
La más baja 13.8m
11 Capacidad de viajes de camión montado en plataforma de perforación CBM Max. ángulo Escalada 30°
Velocidad más rápida 70 kmh
12 Dimensiones para el transporte L x W x H 13000 × 2850 × 4250
13 Peso total 51T

Empaque
El Equipo de Perforación de Lecho de Carbón Metano montado en Camión HMC-800 es empacado desnudo.
