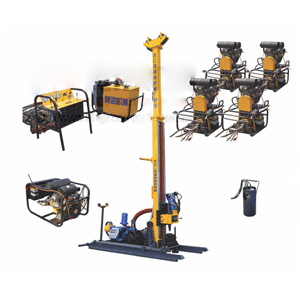

Máquina de Perfuração Hidráulica Portátil HYDX-2

I.Visão Geral da Máquina de Perfuração Hidraúlica Portátil HYDX-2
O equipamento de perfuração hidraúlico portátil HYDX-2 é uma espécie de equipamento leve projetado para a exploração geológica em áreas remotas e de difícil acesso. Este equipamento de perfuração portátil é principalmente adequado para Perfuração de diamantes com técnica de perfuração a cabos. O dispositivo é composto por uma unidade de alimentação a diesel, sistema hidráulico, painel de controle, mastro, guincho principal, guincho de linha de arame, cabeça de perfuração, sistema de alimentação, pé, braçadeira, etc. O Equipamento de perfuração hidráulico portátil HYDX-2  é  impulsionado por toda a sua superfície a função dielétrica. O Design de estilo de fissão torna a máquina de perfuração hidraúlica portátil fácil de montar e de desmontar, facilitando o transporte para áreas mais inacessíveis. De estrutura robusta fornece um controle de sistema mais exato e garante elevada taxa de penetração e excelente confiabilidade.

Ⅱ. Principais características técnicas da Máquina de Perfuração Hidraúlica Portátil:
1. Completamente hidráulica e com modelo de cabeça de perfuração. A rotação da cabeça de perfuração é realizada com quatro bombas hidráulicas, impulsionadas por cinco motores a diesel; Isso faz com que o sistema de alimentação de cilindro hidráulico se aperceba do seu curso completo de alimentaçãodando a máquina tanto uma maior como uma menor velocidade.
2. Com bons níveis de desmantelamento, a Máquina de Perfuração Hidraúlica Portátil adota o estilo de fissão no projeto, incluindo a unidade de energia, tanque de óleo hidráulico, mecanismo do equipamento e operação de manipulação, sendo esta a seção de perfuração. A Máquina de Perfuração Hidraúlica Portátil possui um peso leve, podendo ser executadas tanto pela mão do homem como por força animal. O equipamento de perfuração hidráulica portátil pode ser trabalhado e executado em espaços estreitos para perfuração de furos desde 45 °a 90 ° com forte capacidade de adaptação.
3. Alta capacidade de adaptação de técnicas. Além do Equipamento de diamante com cabos, a técnica de retirada do dielétrico, esta Máquina de Perfuração Portátil tem uma capacidade de adaptação de técnicas fortes. Equipamento de perfuração hidráulica portátil HYDX-2 é aplicável para qualquer requerimento de extração e alimentação de qualquer subsolo.

Ⅲ. Especificação da Máquina de Perfuração Hidraúlica Portátil.

Modelo Parâmetros
Capacidade de perfuração do equipamento de perfuração hidraúlico portátil equipamento de perfuração portátil BQ 350 m
equipamento de perfuração hidráulico  NQ 230 m
equipamento de perfuração portátil HQ 120 m
Sistema de potência do Equipamento de perfuração hidraúlico portátil Modelo do equipamento de perfuração portátil R2V870 refrigerado a ar, motor a diesel (5 PCS)
Potência e peso estimado 11kw/59kg(uma PCS)
Volta estimada 2500r/min
Unidade príncipal Variação do Torque 334-930 N.m
Variação da velocidade de rotação 0-900 rpm
Força de alimentação do Equipamento de perfuração hidraúlico portátil Deslocação da haste (Alimentação hidráulica- cilíndrica) 1700 mm
Força de elevação 50 Kn
Força de alimentação do Equipamento de perfuração hidráulica 25 Kn
guincho principal Força de elevação 18 Kn
Velocidade de elevação 84 m/min
Capacidade do cabo 30 m
Diâmetro do fio do cabo φ12 mm
Cabos do guincho do Equipamento de perfuração hidraúlico portátil Força de elevação 8.4 Kn
Velocidade de elevação 90-240 m/min
Capacidade da corda do equipamento de perfuração hidráulica 500 m
Diâmetro do cabo φ6 mm
Despejo de fluído Modelo BW-100A
Dimensões da Máquina Principal C×L×A do Equipamento de Perfuração Hidráulico 3500×1500×1300 mm
Peso do Equipamento de perfuração hidraúlico portátil Peso máx. da desmontagem 100 kg
