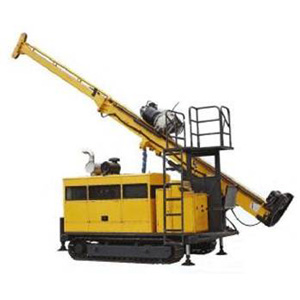

Máquina de Perfuração Geológica Hidráulica HYDX-4

I．Breve Introdução da Máquina de Perfuração geológica Hidraúlica HYDX-4
A Máquina de Perfuração Geológica Hidráulico e Rotor HYDX-4 adota a tecnologia de cabo dielétrico, e tem sido um equipamento dominante na prospecção de depósitos de minerais sólidos em países desenvolvidos em várias partes do mundo. É também um equipamento referencial no desenvolvimento da técnica de perfuração e equipamentos de perfuração na China. Devido a estas circunstâncias, a Empresa ZZ Machinery (Shanghai) Co., Ltd. Desenvolveu a Máquina de Perfuração geológica Hidráulica HYDX-4 com bastante êxito na China. Este tipo de Maquinário de perfuração geológica de núcleo hidráulico pode muito bem substituir os produtos importados. A Máquina de Perfuração Geológica Hidraúlica HYDX-4 pode ainda ser utilizada na exploração e prospecção de Geologia, metalurgia, carvão, petróleo, gás natural, águas subterrâneas e outras indústrias. A Máquina de Perfuração Geológica Hidraúlica HYDX-4 é equipada com um motor de série acionado por uma bomba. A alimentação e elevação do rotor são conduzidas na estrutura de cilindro impulsionado diretamente, com um traçado de 3,5 m (11,5 pés). A rotação do eixo é acionada por um único motor. A Máquina de Perfuração Geológica Hidraúlica HYDX-4 possui quatro turnos mecânicos da gama de velocidades, e a velocidade pode ser ajustada hidraulicamente através de uma alteração faseada. A Máquina de perfuração geológica hidráulica HYDX-4 é simples na estrutura, leve e fácil de transportar; o mastro tem as funções de deslizamento e é capaz de tocar no chão; o eixo tem as funções de levantar e baixar com o cilindro hidráulico; A Máquina de perfuração Geológica Hidraúlica HYDX-4 pode ser posicionada para transporte e recolocação. O buraco do eixo é de grande diâmetro.

Ⅱ. Parâmetros Principais da Máquina de Perfuração geológica Hidraúlica HYDX-4

Bomba primária

Tanque hidraúlico

Capacidade de canalização

Capacidade Fixa

Haste

Base de suporte

Outros



Primary Pump Hydraulic Tank Capacity of Main Capacity of Wireline Hoist Foot Clamp Others

Motor a Diesel do Equipamento de Perfuração Geológica Hidráulico HYDX-4	Modelo	Cummins 6BTA5.9-C180 (turbo de carga e de água resfriada)
	Deslocamento	5.9L (1.56 US Galões)
	Potência	132Kw (180HP)
	RPM estimado (Definições da Fábrica)	2200rpm
Capacidade de Perfuração do Máquina de Perfuração geológica Hidráulica HYDX-4	BQ Equipamento de Perfuração de Núcleo Hidráulica	1000m(3280pés)
	NQ Equipamento de Perfuração de Núcleo Hidráulica	700m(2296 pés)
	HQ Equipamento de Perfuração geológica	500m(1640 pés)
	Equipamento de Perfuração geológica Hidráulica PQ	300m(984 pés)
	Motor de rotação	Motores hidráulicos variáveis Fabricante: SAUER-DANFOSS
	RPM	Quatro turnos/ Variação analógica 0-1100 RPM
	Rácios	1º 14.422:1 2º 8.171:1 3º 4.519:1 4º 2.652:1
Cabeça de Perfuração da Máquina de Perfuração Geológica Hidráulica HYDX-4	Abertura da cabeça	Tipo giratória, Acionada manualmente
	Pá Hidráulica  (PQ)	Abertura Hidráulica, Disco de fixação de mola, Encerramento normal do tipo de capacidade de retenção do eixo - 222 400 N
	Torque Max. do Equipamento de Perfuração geológica Hidráulica PQ	3700 N·m(2727 lbf·ft)
	Diâmetro de retenção	121 mm(4.76 polegadas)
	Capacidade máx. de elevação do eixo	150 kN(33720 lbf)
	Potência max. de alimentação do Equipamento de Perfuração de núcleo Hidráulica HYDX-4	60 kN(13480 lbf)
	Bomba hidráulica: bomba de Pistão Axial de deslocamento variável da bomba Triplex para o acionamento do rotor, da bomba de lama, guincho e de nivelamento. Com o sistema de detecção de carga.	Fabricante: DANFOSS 1ª Bomba：148LPM a 31.5MPa 2 ª Bomba:120LPM a  28MPa 3 ª Bomba: 50 LPM a 16MPa
	Capacidade do Equipamento de Perfuração de núcleo Hidráulica HYDX-4	310 L (82 US Galões)
	Força de elevação (cabo único)	57kN(12814 lbf) (tambor vazio)
	Velocidade de elevação (cabo único)	38-70m/min(tambor vazio)
Guincho da Máquina de Perfuração Geológica Hidraúlica HYDX-4	Diâmetro do cabo de aço	18 mm(0.71 polegadas)
	Comprimento do cabo de aço	50 m(164 pés)
	Força de elevação (cabo único)	1200 Kg(2646 lb) (tambor vazio)
	Velocidade de elevação (cabo único)	60-90m/min (tambor vazio)
	Diâmetro do cabo de aço	5.3 mm(0.2 polegadas)
	Comprimento do cabo de aço	1000 m(3280 pés)
	Altura do Mastro	9.6 m(31.49 pés)
	Ângulo de Ajustamento do Mastro	0°—90°
	Ângulo de Perfuração	45º na horizontal para 90º na vertical para baixo
	Alimentação de curso	15000kg(33075 lb)
Mastro	Deslizamento de curso	6000kg(13230 lb)
	Retirada de alimentação	3m or 6m(9.84pés or 19.68pés)
	Impulso de alimentação	3500 mm(137.80 polegadas)
	Haste de acionamento	600 mm(23.62 polegadas)
	Tipo	Êmbolo de bomba Triplex reciproca
Bomba de Fluído	Modelo	BW160/10
	Lançamento	70mm(2.76 polegadas)
	Pressão de descarga	2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi)
	Alcance de fixação	55.5-110 mm(2.19-4.33 polegadas) entre o furo Ф154mm(6.06 polegadas)
	Peso (tipo de plataforma)	9300 Kg(20506 lb)
Outros	Dimensões (C ×L ×A )	5100×2200×2650mm (200×86.6×104.3 polegadas)
	Modo de transporte	Esteiras

Os dados destas tabelas foram calculados, com base em experiências de campo e podem ser razoavelmente esperados. A capacidade de perfuração real dependerá de condições técnicas, das ferramentas e dos equipamentos de perfuração utilizadas.
