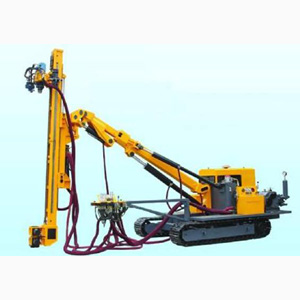

Máquina de Perfuração Hidráulico para Engenharia de Exploração HYG-2
Descrição da Máquina de perfuração hidraúlica para engenharia de exploração HYG-2
A Máquina de Perfuração Hidráulico para Engenharia de Exploração HYG-2 é adequado para os seguintes campos de construção de estradas, pontes, conservação de água e minas, bem como engenharia de túnel. Pode ser usado para fundações, excavações de pesquisa, buracos de âncora de poço de fundação profunda, buraco de reforço de fundação, estrada e buraco de reforço de fundação de barragem, furo de drenagem, buraco de explosão extrativa ao ar livre e a engenharia de perfuração, tais como aqueles pequenos poços e estacas de fundação.
Componentes da Máquina de perfuração hidraúlica para engenharia de exploração HYG-2
A Máquina de Perfuração Hidráulico para Engenharia de Exploração HYG-2 é equipado com motor de potência a diesel e pressão hidráulica, sistema de controle, unidade de comando, sistema de alimentação bem como grampo de poço, etc.
Características da Máquina de perfuração hidraúlica para engenharia de exploração HYG-2
1.A máquina de perfuração hidraúlica é Impulsionada completamente por pressão hidraúlica, A Máquina Hidráulica para Engenharia de Exploração HYG-2HYG-2 possui locomoção por esteira de aço, estruturada em única peça de perfuração.
2. A função do braço princípal da máquina de perfuração é completa . A máquina de perfuração para engenharia pode mover-se para cima e para baixo. Pode balançar para a esquerda ou para a direita. E também pode esticar para fora e para dentro.
3. A estrutura do eixo garante que o mastro e o transportador de mastro movam-se em conformidade um com os outros.
4. O mastro é flexível para mover-se na plataforma de mastro, balançando ou deslizando.
5. A Unidade de Comando é orientado por hidro-cilindro com o auxílio do mecanismo de multi-velocidades em cadeia e seu equilíbrio é reforço pelas cadeias de duplos.
6. A Unidade de Comando é uma única peça de torneira. Quanto à sua entrada, é equipado com motores duplos e pode produzir grande torque em baixa velocidade. O chefe de unidade goza de multi-funções:
(1) Pode inverter o cilindro hidráulico.
(2) Pode fazer com que o eixo se mantenha em estado de flutuação.
(3) O afastamento durante a operação pode ser compensado e ajustado.
(4) Pode realizar a função de transmissão superior.
7. A haste de perfuração pode realizar a função de fixar e desaparafusar.
8. A sua pressão hidráulica, elétrica e o sistema de bombeamento de fluídos é uma peça distribuída. Como resultado, eles podem ser controlados convenientemente.
9. Graças à sua estrutura compacta e leve, o equipamento de perfuração é fácilmente transportado
Especificações da máquina de perfuração hidraúlica para engenharia de exploração HYG-2
| Profundidade de Perfuração | 150-280 m | Diâmetro de perfuração | 130-250 m | |||
| Especificação da Haste de Perfuração | Φ89×2000 mm | Motor | Motor elétrico | 37 Kw,1480 rpm | ||
| Φ73×2000 mm | Diesel | 75 Kw,2200 rpm | ||||
| Saída Torque de cabeça eixo | Alta Velocidade | 0-2900 Nm | Velocidade de Rotação da cabeça de eixo de saída | Avanço / Retrocesso | Alta Velocidade | 0-120 rpm |
| Baixa Velocidade | 0-5600 Nm | Avanço / Retrocesso | Baixa Velocidade | 0-60 rpm | ||
| Curso de alimentação da Unidade de comando | 2800 mm | Haste príncipal | Acima até 55° | Balanço para a esquerda 59° | ||
| Max. Força de impulso da unidade principal | 50 Kn | Para baixo até 12° | Balanço para a direita 4° | |||
| Max. força de alimentação da unidade de comando | 34 Kn | Mastro | Balanço à Esquerda 85° | |||
| Escopo de ângulo do mastro | Contínuamente ajustável desde o estado Horizontal para o estado Vertical | Balanço à Direita 45° | ||||
| Mastro em deslizamento | 850 mm | Dimensões | C ×L ×A (Tamanho em operação) | 7800×2200×5600 mm | ||
| Peso | 6.8 t | C ×L ×A (Em Transporte) | 9500×2200×1700 mm | |||
Embalamento
A Máquina de Perfuração hidraúlica para Engenharia de Perfuração HYG-2 não é embalada.
