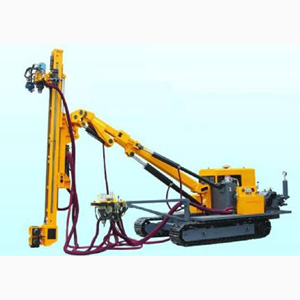

Foreuse d'Ingénierie HYG-2
Description
La Foreuse d'Ingénierie HYG-2 est convenable pour les domaines suivants: la construction, les autoroutes, les ponts, la conservation d'eau, les mines tout comme les tunnels. Elle peut etre utilisee pour les trous de surveillance de la fondation, les fondations profondes, le renforcement des fondations, les trous de drainage, etc.
Composantes
La foreuse d'exploration de genie hydraulique HYG-2 est faite d'une centrale electrique Diesel, d'une pression hydraulique, d'un systeme de controle, d'une unite centrale, et un systeme d'alimentation ainsi qu'un bridage a tete de puits. Etc.
Feature de Foreuse d'Ingénierie
1. Conduit par une pression hydraulique, la tour HYG-2 est montee sur un chenillard d'acier, une tour de forage montee en une piece.
2. La fonction du principal bras est complete. Il peut bouger de haut en bas, balancer de gauche a droite, s'etendre et de retracter.
3. La structure en forme de moyeu assure un deplacement coordone entre le mat et le transporteur de mat.
4. Le mat est flexible sur le transporteur, il peut coulisser ou balancer.
5. L'unite centrale est conduite par un hydrocylindre avec assistance du mecanisme de la chaine multivitesse et son equilibre est renforce par les deux chaines.
6. L'unite centrale est une structure d'une piece. Pour ce qui est de son apport, elle est equippee de deux moteurs et peut produire un large couple a faible vitesse. L'unite centrale a plusieurs fonctions:
(1) Elle peut changer l'hydro-cylindre.
(2) Elle peut permettre a la broche de se maintenir en flottant.
(3) L'elimination du coulissage peut etre compensee et ajustee.
(4) Elle peut assumer les fonctions de transmission d'entrainement superieur.
7. La tige de forage peut assumer la fonction de bridage et de devissage.
8. Sa pression hydraulique, electrique et son systeme de boue est distribue en une piece. En consequence, ils peuvent etre controles convenablement.
9. Grace a sa structure compacte et son poids leger, la tour de forage peut etre transportee sans beaucoup d'efforts。
Specification de Foreuse d'Ingénierie
| Profondeur de Forage | 150-280 m | Diametre de Forage | 130-250 m | |||
| Specification de la Tige de Forage | Φ89×2000 mm | Moteur | Moteur Electrique | 37 Kw,1480 trpm | ||
| Φ73×2000 mm | Diesel | 75 Kw,2200 trpm | ||||
| Couple de sortie de la broche de l'unite centrale | Haute Vitesse | 0-2900 Nm | Vitesse rotative de sortie de la broche de l'unite centrale | Avant/ Arriere | Haute vitesse | 0-120 trpm |
| Basse Vitesse | 0-5600 Nm | Avant/ Arriere | Faible vitesse | 0-60 trpm | ||
| Tige d'alimentation de l'unite centrale | 2800 mm | Bras Principal | Max. 55° | Balancement gauche 59° | ||
| Force de Poussee Max. de l'unite centrale | 50 Kn | Min. 12° | Balancement droit 4° | |||
| Force d'Alimentation Max. de l'Unite Centrale | 34 Kn | Mat | Balancement gauche 85° | |||
| Angle d'inclinaison du mat | Continuellement reglable de l'horizontal a la Verticale | Balancement droit 45° | ||||
| Deplacement du mat | 850 mm | Dimension | Longueur ×Largeur ×Hauteur (Dimensions de l'Operation) | 7800×2200×5600 mm | ||
| Poids | 6.8 t | Longueur ×Largeur ×Hauteur (Dimesions du Transport) | 9500×2200×1700 mm | |||
Emballage
La carotteuse hydraulique HYG-2 est expediee sans emballage.
