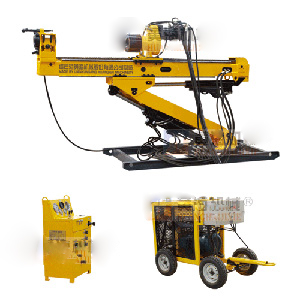

Foreuse Souterraine
Description de Machine de Forage Souterraine
La foreuse hydraulique souterraine est utilisee dans les domaines suivants: le charbon, la metallurgie, la geologie, et les travaux de construction. En tant qu'equipement de carottage souterain, elle est utilisee pour le drainage de gaz de large diametre et les trous d'injection d'eau dans les mines, les tunnels et les mines de charbon. Elle est aussi utilisee pour de grands forages horizontaux a large diametre. La foreuse hydraulique souterraine peut accomplir le forage de large diametre avec les metaux durs et le forage rotatif percutant.
Proprietes de Machine de Forage Souterraine
1. La foreuse hydraulique souterraine a une apparance divisee. Il y va de meme de son poids leger, ce qui rend son transport facile et son fonctionnement flexible.
2. Les fonctions d'alimentation et de rotation de l'unite centrale fonctionnent de la maniere suivante: Un moteur anti-abrasif et un systeme de controle de l'unite d'alimentation met la pompe hydraulique en fonction. Ainsi le fluide hydraulique sort. Grace au liquide hydraulique, le moteur fait tourner la broche et un mecanisme plurivitesse de la chaine hydrocylindrique fonctionne.
3. Le mandrin hydraulique peut realiser le bridage et l'eclatement de la tige de forage tout comme la fonction de prevention du blockage.
4. Le mat coulisse de lui-meme. La Foreuse Souterraine a diamant peut aussi s'etendre et se retirer. Ceci maintient une touche particuliere entre le mat et la fondation. En consequence la tour de forage souterraine aura une stabilite renforcee.
5. Le balancement haut et bas du mat et du chassis de coulissage donne plusieurs angles au forage.
6. La broche de l'unite centrale a une large gamme de vitesse de rotation, ainsi qu'un large couple rotatif.
Specifications de la Foreuse Souterraine
La specification de la foreuse hydraulique souterraine est expliquee avec l'exemple de la carotteuse souterrain a diamant HYKD-3A
| Profondeur du forage | Φ55 Tige de forage | 300 m | Specifications de la tige de forage | Φ55×150 Tige de forage | |
| Φ71 Tige de forage | 200 m | Φ71×1500 Tige de forage | |||
| Gamme de Revolution de la broche | 425-1280 trpm | Couple rotatif Max. de la broche de l'unite centrale | 795 Nm | ||
| Deplacement de l'unite centrale de la Foreuse Souterraine | 1600mm | Force d'elevation maximale de l'unite centrale | 62Kn | ||
| Pression de travail du systeme | 25MPa | Force d'alimentation Max. de l'unite centrale | 33Kn | ||
| Trajectoire de glissement du mat de Foreuse Souterraine | 495mm | Angle de coulissage du support du mat | 90° | ||
| Angle de coulissage du cadre de coulissage: 100° | Moteur de la Foreuse Souterraine | 45Kw/1480trpm | |||
| Moteur electrique anti abrasif de la tour de forage souterraine | YB225M-4(dIICT4) | ||||
| Dimension de la foreuse souterraine | L×W×H (Pour les principales machines) | 2950×950×1850 mm | Poids de la foreuse souterraine | Machine principale | 1000 Kg |
| Longueur× Largeur×Hauteur (pour centrale electrique) | 1900×980×1320 mm | Centrale electrique | 1050 Kg | ||
| Longueur×Largeur×Hauteur(Pour la cabine de controle) | 540×360×1080 mm | Cabine de controle | 140 Kg | ||
Emballage
La foreuse hydraulique souterraine (Foreuse Souterraine) n'a pas d'emballage
