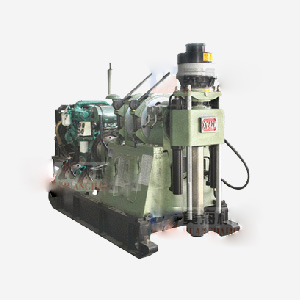

Carotteuse XY-42A

Application
La carotteuse a axe XY-42A peut etre utilisee pour le carottage en utilisant les tungstenes de carbure et les morceaux de diamante. Elle est aussi appellee machine de carottage de surface. Elle peut aussi etre utilisee dans l'ingenieurie des exploitations geologiques, hydrogeologiques, le creusage des puits d'eau et des fontaines a grands trous tout comme des empilements basiques.

Proprietes de la Carotteuse de Surface XY-42A
1. La carotteuse XY-42A a 8 niveaux de vitesses raisonnables. Son couple maximal est 3.5 Kn·m a la faible vitesse de rotation.
2. Avec un axe de diametre 92 mm, la longueur de l'alimentateur hydraulique des deux cylindres a huile atteignant 600mm, la carotteuse de surface est convenable pour plusieurs technologies de perforage avec une grande efficacite de perforage.
3. En cas de trouble, ses deux vitesses arrieres peuvent etre tres utiles.
4. En utilisant une pompe a engrenage en double, elle beneficie d'une puissance raisonnable et d'une faible temperature de l'huile.
5. Le mandrin a double action hydraulique assure une puissante force d'attache
6. Due aux avantages de sa structure compacte et de son apparance raisonnable, la carotteuse de surface est facile a entretenir.
7. La carotteuse peut bouger aisement. Ceci tout au long de son bas centre de gravite, assurer sa stabilite meme lorsqu'elle fonctionne a haute vitesse.
8. Equipee d'une balance de mesurage pour vous permettre de bien connaitre les conditions de perforage, chaque manche peut fonctionner prestement et avec fiabilite.

Specifications de Carotteuse de Surface
A: Capacite de Forage
1.Carottage

Type de tige de forage Taille de la tige de forage Profondeur du forage
Fabriquee en Chine Tige de perforage bouleversee 42 mm (1.65 inch) 1100 m (3608 pied)
50 mm (1.97 inch) 820 m (2690 pied)
60 mm (2.36 inch) 610 m (2001 pied)
Tige de perforage a fil de liaison 53 mm (2.09 inch) 950 m (3116 pied)
71 mm (2.80 inch) 700 m (2296 pied)
89 mm (3.50 inch) 550 m (1804 pied)
Tige DCDMA Tige de forage bouleversee  interne   AW 1100 m (3608 pied)
BW 820 m (2690 pied)
NW 650 m (2132 pied)
HW 430 m (1410 pied)
Tige a fil de liaison AQ 1200 m (3936 pied)
BQ 950 m (3116 pied)
NQ 730 m (2394 pied)
HQ 500 m (1640 pied)

2. Forage de Puits a Eau et Hydro-geologiques

Dimension de la tige de forage externe bouleversee Diametre du trou. Profondeur du forage
60 mm (2.36 inch) 200mm (7.87 inch) 400m (1312 pied)
73 mm (2.87 inch) 350mm (13.78 inch) 250m (820 pied)
89 mm (3.50 inch) 500mm (19.69 inch) 150m (5379 pied)

3. Carotteuse de Surface Fondation des Trous pour Piliers XY-42A
A. Utilisez la tige de forage externe bouleversee de 89mm (3.50 inch) de diametre.
Formation des roches dures: 500mm (19.69 inch)
Profondeur du trou: 100m (328 pied)
B. Tete de forage de la surface de la tour de carottage XY-42A
La tete de forage est hydraulique alimentee de deux types de transmissions cylindre a huile et mecanique.
Angle de rotation du perforage: 0°—360°
C. Broche
La liste des vitesses de la broche (tr/min)

Puissance de la vitesse nombre d'etape de la carotteuse XY-42A Vitesse du moteur  1500 r/min Vitesse du moteur 1000 tr/min
Avant Lent 4 82, 151, 215, 313 54. 100, 143,207
Rapide 4 251, 463, 661,961 166, 307, 437, 636
Arriere Lent 1 67 44
Rapide 1 205 135

Couple de broche max. de la tour de carottage XY-42A:
Efficacite de la machine puissance 30KW (40HP) vitesse 1500 tr/min: 3.2 KN•m (2358 lbf•ft)
Efficacite de la machine puissance 22KW (29.5HP) vitesse 1000 r/min: 3.5 KN•m (2580 lbf•ft)
Capacite de Levage Maximale: 80 KN (17984 lbf)
Pression d'alimentation Max. : 60 KN (13488 lbf)
Longueur de l'axe: 600 mm (23.62 inch)
I.D de l'axe: 92 mm (3.62 inch)
D. Levage de la surface de la tour de carottage XY-42A
Vitesse de levage (3eme couche ligne simple)
Vitesse de la machine puissance 1500 tr/min: 0.78, 1.44, 2.06, 2.99 m/s (2.56, 4.72, 6.76, 9.81 pied/s)
Vitesse de la machine puissance 1000r/min: 0.52, 0.96, 1.36, 1.98 m/s (1.71, 3.15, 4.46, 6.49 pied/s)
Capacite d'elevation maximale de la ligne unique
Efficacite de la machine puissance 30kw (40HP) vitesse 1500 r/min: 30 KN (6744 lbf)
Efficacite de la machine puissance 22kw (29.5HP) vitesse 1000 r/min: 34 KN (7643 lbf)
Diametre de la corde: 16 mm (0.63 inch)
Capacite du tambour: 90 m (295.2pied)
Diametre du tambour.: 285 mm (11.22 inch)
Diametre du tambour a frein.: 490 mm (19.29 inch)
Largeur de la bande a frein: 120 mm (4.72 inch)
E. Embrayage et Boite de changement de vitesse de la machine de carottage de surface XY-42A
Embrayage friction a plaque unique sec
Dans la boite de changement de vitesse, la vitesse est change par un equipement de glissement avant 4, arriere 1.
F. Cadre de type derapage (avec une base glissante)
Longueur du retrait: 460 mm (18.11 inch)
Distance entre le perforage et le haut du trou: 310 mm (12.20 inch)
G. Pompe a huile
Pompe a engrenage unique
Deplacement: 32+12 L/min (8.5+3.2 US gallons/min)
Pression de service: 0—8 Mpa (0-1160 psi)
Pression Maximale: 12 MPa (1740 psi)
Vitesse (tr/min): 1500
H. Puissance de forage de la machine de carottage de surface XY-42A

Type Moteur Electrique Y200L-4 Moteur Diesel Deutz F4L 912
Puissance 30 KW(40HP) 38KW (51HP)
Vitesse 1500 tr/min 1800 tr/min

I. Dimensions (Longueur×Largeur×Hauteur): 2730×1100×1860 mm (107.5×43.3×73.2 inch)
J. Poids (l'unite d'alimentation exclue): approx. 1800 kg (3969 lb)
