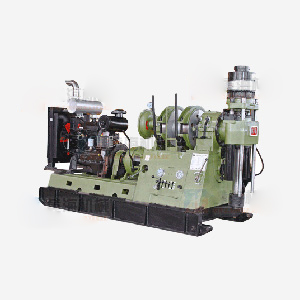

Equipement de Carottage a Broche HXY-5A

Description
Cette Equipement de Carottage a broche HXY-5A incorpore des avantages et des caracteristiques de diverses tours de carottage en Chine et a l'etranger. C'est une sorte de tour hydraulique, a broche, diamante, avec une plate-forme de forage de petit diametre avec une force de forage raisonnable.

La Equipement de Carottage HXY-5A a une structure compacte, une apparance raisonnable, un poids modere. Elle est facile a assembler. Elle a une large gamme de vitesses rotatives. Equippee d'un frein a eau, la plate-forme de forage a une grande force de levage. Par consequent, elle est pratique en matiere d'elevation en basse position.

Usage de Equipement de Carottage
La carotteuse a broche HXY-5A prend generalement des morceaux de diamante ou des morceaux de carbure de tungsten. Elle est largement utilisee dans le domaine de la geologie, la metallurgie, les mines de charbon, les forages hydrologiques. Elle est tres recommandee pour l'exploration des minerais solides metalliques ou non metalliques. Elle peut aussi etre utilisee dans l'exploration du petrole de zone superficielle et le gaz naturel, la ventilation des mines et les tunnels decharge des eaux ainsi que les travaux de foundation des piliers.

Principales Specifications Techniques
1. Capacite de Forage (Equipement de Carottage):

Types de Tiges		Specifications des tiges de forage	Profondeur du forage
Fabrication locale	Raboteuse interne et externe	Φ43×6mm(Φ1.69×0.24 inch)	1,800 m (5904 pieds)
		Φ54×6mm (Φ2.13×0.24 inch)	1,300 m (4264 pieds)
		Φ67×6mm (Φ2.64×0.24 inch)	1,100 m (3608 pieds)
	Interieur epaissi	Φ50×5.5mm (Φ1.97×0.22 inch)	1,500 m (4920 pieds)
Tige de forage		Φ60×6 mm (Φ2.36×0.24 inch)	1,200 m (3936 pieds)
	Noyau d'extraction avec fil de liaison	Φ55.5×4.75 mm (Φ2.19×0.19 inch)	1,600 m (5248 pieds)
		Φ71×5 mm (Φ2.80×0.20 inch)	1,300 m (4264 pieds)
		Φ89×5 mm (Φ3.50×0.20 inch)	1,000 m (3280 pieds)
Tige Fabriquee par l'Association de Fabricants de Caroteuse Diamantee	Interieur epaissi	BW	1,500 m (4920 pieds)
		NW	1,200 m (3936 pieds)
		HW	900 m (2952 pieds)
	Noyau d'extraction avec fil de liaison	BQ	1,800 m (5904 pieds)
		NQ	1,300 m (4264 pieds)
		HQ	1,000 m (3280 pieds)

2. Angle de Forage: 0°～360°(90°～75°, perforage avec foreuse)
3. Unite d'alimentation
(1)Moteur Electrique Y250M-4 55 kw(73.8HP) 1,480 trpm
(2)Moteur Diesel Deutz F6L913 97 kw(130HP) 1,600trpm
4. Rotateur:
Type: Alimentation hydraulique a double cylindre de rotation mecanique
I.D. de la Broche: Φ93mm (3.66 inches)
Vitesse de rotation de la broche (trpm):
Positif: Faible vitesse 95,166,249,359
Grande vitesse 330, 575, 865, 1246
Negatif: 55191
Couple Max. de la Broche : 5,500 N·m (4053.5 lbf·ft)
Longueur de la broche: 500 mm (19.69 inch)
Capacite d'elevation maximale de la broche: 135 KN (30348 lbf)
Pression Max. de la Broche : 100 KN (22480 lbf)
5. Levage:
Type: Engrenage de transmission Planetaire
Diametre du cable d'acier: 18.5 mm (0.73 inch)
Capacite du tambour du cable: 120 m (394 feet) (Φ18.5 mm equivalent a 0.73 inch du cable d'acier)
Force d'elevation maximale (ligne unique): 60 KN (13488 lbf)
Vitesse d'elevation du cable: (Vitesse du moteur 1,500 trpm)
0.77;1.35;2.03;2.93 m/s (2.53;4.43;6.66;9.61pieds/s)
6. Embrayage
Type: Embrayage Sec a Friction avec Double Coupon (normalement ferme)
7. Boite a Vitesse:
Type: Boite a Vitesse Coulissante (4 vitesses positives et 1 vitesse negative)
8. Systeme Hydraulique:
(1)Systeme de Pression:
Pression de Service: 8 Mpa (1160 psi)
Pression Max.: 12 Mpa (1740 psi)
(2)Pompe a Huile:
Type: Pompe a Double Engrenage
Deplacement: 32+12 L/min (8.5+3.2 US Gallons/min)
Pression de Service: 20 Mpa (2901 psi)
Pression Max.: 25 Mpa (3626 psi)
9. Frein a Eau:
Vitesse de travail: 700 ~ 800 rpm
Vitesse Compensationnelle a corde unique: 3~8 m/s (9.8~26.2 pieds/s)
Charge Compensationnelle a corde unique: 45 KN (10116 lbf)
10. Plate-forme du forage:
Type: Cales coulissantes (avec une base coulissante)
Supports arrieres: 600 mm (23.62 inch)
Dimensions (Longueur×Largeur×Hauteur): 3360×1300×2045 mm (132.3×51.2×80.5 inch) (avec le moteur diesel)
3260×1300×2045 mm (128.3×51.2×80.5 inch) (avec l'electromoteur)
11. Poids de la plate-forme (de Plate-forme de Forage): 3,100 kg (6836 lb)
12. Poids de la plus grande section demontable: 450 kg (992 lb)
