Foreuse Hydraulique Portable HYDX-2

Accueil » Produits » Equipement de Forage » Foreuse Carotteuse » Foreuse Carotteuse Hydraulique » Machine de Forage Hydraulique Portable HYDX-2

1. Idee Generale

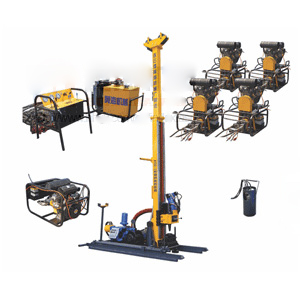

La Equipement de Forage Hydraulique Portable HYDX-2 est une sorte de foreuse de poids leger concue pour les explorations geologiques dans les zones difficiles d'acces.  Cette machine portable est principalement convenable pour les forages a diamant avec la technique de fil de liaison. La machine de forage consiste en une unite d'alimentation diesel, un systeme hydraulique, un panel de controle, un mat, un madrin principal, un madrin pour fil de liaison, un tete de forage, un systeme d'alimentation, un pied de clampage etc. La foreuse hydraulique portable HYDX-2 est completement hydraulique pour toutes ses fonctions de carottage de surface. Un design de style Fission donne a la tour une assimilabilite et un desassemblage efficace, facilitant ainsi son transport dans les zones les plus inaccessibles. Des structures robustes puis un systeme de controle exact lui assurent un taux de penetration eleve et une fiabilite remarcable.

2. Principales Proprietes Techniques de Foreuse Hydraulique Portable:
1. Un modele totalement hydraulique avec une tete de forage. La rotation de la tete de forage est realisee avec quatre pompes hydrauliques conduits par cinq moteurs diesel; ceci permet aussi au systeme d'alimentation hydraulique par cylindre de realiser pleinement l'alimentation dans les grandes et petites vitesses.
2. Bonne capacite a etre demantelee. La machine de forage portable adopte un design de style fission, comprenant une unite d'alimentation, un reservoir d'huile hydraulique, une plate-forme de manipulation et un mecanisme d'operation. Exemple, une section de forage. Elle est legere et peut etre portee par un homme ou un animal. La Foreuse Hydraulique Portable peut etre utilisee dans les petits espaces pour les forages des trous de 45°-90° avec une grande adaptabilite.
3. Bonne adaptation technique. En plus de la technique de carottage a diamant avec fil de liaison, cette tour a de bonnes adaptations techniques. La Foreuse Hydraulique Portable HYDX-2 peut etre utilisee pour le forage et l'alimentation de toute autre strate.

3. Specifications de machine de forage hydraulique portable

Modele Parametre
Capacite de forage Tour de forage portable BQ 350 m
Tour de forage hydraulique NQ 230 m
Tour de forage portable HQ 120 m
Systeme d'alimentation de la Foreuse Hydraulique Portable Modele de tour de forage hydraulique R2V870 Air frais, Moteur Diesel (5 PCS)
Puissance nominale/ Poids 11kw/59kg(une PCS)
Revolution nominale 2500tr/min
Tete d'unite Gamme de couple 334-930 N.m
Gamme de la vitesse de rotation 0-900 rpm
Systeme d'alimentation Deplacement du levage (Alimentation Hydro-cylindrique ) 1700 mm
Force de Levage 50 Kn
Force d'alimentation de la machine de forage hydraulique portable 25 Kn
Madrin Principal Force d'elevation maximale 18 Kn
Vitesse d'elevation 84 m/min
Capacite de la corde 30 m
Diametre du cable φ12 mm
Madrin de carottage du cable de la Equipement de Forage Hydraulique Portable Force d'elevation 8.4 Kn
Vitesse d'elevation 90-240 m/min
Capacite de la corde de la Foreuse Hydraulique Portable 500 m
Diametre du cable φ6 mm
Decharge de la boue Modele BW-100A
Dimension de la Machine Principale Longueur×Largeur×Hauteur de la Equipement de Forage Hydraulique Portable 3500×1500×1300 mm
Poids de la machine de forage hydraulique portable Poids de desassemblage Max. 100 kg
