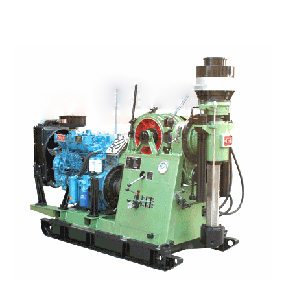

Machine de Forage a Noyau Diamante XY-2B
Description de Foreuse a Noyau Diamante
La machine de forage a noyau diamante XY-2B est une nouvelle foreuse developpee pour satisfaire la demande montante des utilisateurs et du developpement de l'industrie geologique. Elle est utilisee dans les travaux geologiques, les puits hydro geologiques et des travaux de large diametre. Sa meche est principalement faite en diamond et au tungstene.
Proprietes de Machine de Forage a Noyau Diamante
La foreuse a noyau diamante XY-2B est legere et facile a transporter. Elle adopte le moteur diesel Deutz F3L 912 ou bien le moteur electrique 22KW avec une large gamme de vitesse. Grace a l'arrangement de ses cordes, son treuil peut eviter l'enchevetrement des cordes et ralentir sa vitesse. En tournant a sa vitesse maximale, sa courroie de transmission peut rendre la machine souple dans une formation inconstante et reduire le risque de degat et d'erreurs mecaniques.
Specifications de Foreuse a Noyau Diamante
1. Capacite de Perforage
| Type de perforage | Profondeur du perforage |
| Creusage de la foundation des piliers | 100m (328 pieds) |
| Creusage des puits Hydro-geologiques | 150m (492 pieds) |
| Carottage | 600m (1968 pieds) |
2. Rotateur
| Type de moteur | Moteur Diesel de la machine a noyau diamante | Moteur electrique de la machine a noyau diamante |
| Vitesse positive (tr/min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
| Vitesse Negative (tr/min) | 81, 258 | 81, 258 |
| Couple de Broche | 2.1 KN·m (1548 lbf·ft) | 2.1 KN·m (1548 lbf·ft) |
| Broche I.D | 93mm (3.66 inch) | 93mm (3.66 inch) |
3. Levage
Capacite de levage (la troisieme corde): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Vitesse de levage de la corde (la troisieme corde): 0.64, 1.05, 1.6, 2.3 m/s (2.1, 3.44, 5.25, 7.54 pouces/s)
Diametre de la corde: 12.5 mm (0.49 pouce)
Diametre du tambour de la machine de forage: 194 mm (7.64 pouces)
Diametre de la jante du frein: 360 mm (14.17 pouces)
Longueur du tambour: 150 mm (5.91 inch)
Largeur de la bande de frein: -90 mm (3.54 pouces)
Capacite du tambour: 80 m (262.4pieds)
4. Dispositif de deplacement
Retraction du cylinder de levage de la tour de forage a noyau diamante: 600 mm (23.62 inch)
Distance entre la tour et le trou: 420 mm (16.54 inch)
5. Systeme de Pressurisation
Cylindre I.D.: 70 mm (2.76 inch)
Diametre de la Tige du Cylindre: 35 mm (1.38 inch)
Pression Maximale de la tour de forage: 45 KN (10116 lbf)
Force d'Elevation Maximale: 60 KN (13488 lbf)
Longueur du Cylindre: 550 mm (21.65 inch)
6. Pompe a huile
Type: foreuse a noyau diamante CBF-E416-AL
Deplacement: 16 L/min (4.22 US Gallons/min)
Vitesse (tr/min): 1500
Pression de travail: 8 Mpa (1160 psi)
Pression maximale: 20 Mpa (2901 psi)
7. Tige de forage
(1) Tige d'entrainement hexagonale: Φ89×79 mm, Φ76×66 mm, Φ60×53 mm
(Φ3.50×3.11 inch, Φ3.0×2.60 inch, Φ2.36×2.09 inch)
(2) Φ89 mm, Φ71 mm, Φ50 mm (Φ3.50 inch, Φ2.80 inch, Φ1.97 inch)
8. Moteur
Foreuse a Noyau Diamante avec moteur diesel F3L 912 28KW (37.5HP) 1500 trpm
Foreuse a Noyau Diamante avec electromoteur Y180L-4 22KW (29.5HP) 1470 trpm
9. Dimensions (Longueur×Largeur×Hauteur): 2177×950×1863 mm (85.71×37.40×73.35 inch)
10. Poids du forage (sans alimentation): environ 1300 kg (2867 lb)
