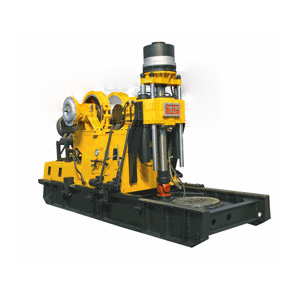

Carotteuse (Foreuse a Diamant) HXY-8B
Breve Presentation
La carotteuse (Foreuse a Diamant) HXY-8B est une sorte de carotteuse pour forage moyen et profond utilisant le diamant et les morceaux de carbure. Avec la transmission mecanique, l'axe de rotation et une alimentation hydraulique. La HXY-8B est une machine de forage a diamant. Les machines de forage peuvent etre utilisees pour la prospection de mineraux solides et non solides, l'exploration de l'huile et du gaz naturel de faible profondeur. Elles peuvent etre largement utilisees dans la geologie, dans la metallurgie, le charbon, l'hydrogeologie, les puits hydrologiques et d'autres champs industriels. La carotteuse (Foreuse a Diamant) HXY-8B peut etre utilisee pour les forages moyens et profonds en Chine.
Propriete de Equipement de Carottage
La carotteuse avec broche HXY-8B est hydrauliquement alimentee avec une transmission mecanique et une tige de rotation. Elle a une large gamme de vitesses rotatives. Son levage est horizontal et a une grande capacite de levage. Equippee d'un frein hydraulique, cette tour de forage de diamant peut etre arretee facilement et rapidement. Elle a un couple a grande production et une unite d'alimentation. Elles est simple, fiable et securisante pendant l'operation.
Usage de Foreuse a Diamant
La foreuse a diamant HXY-8B est utilisee dans les domaines suivants: dans la metallurgie, le charbon, l'hydrogeologie, les puits hydrologiques, l'exploration d'huile et de gaz naturel de faible profondeur. En plus, elle est utilisee pour les forages de profondeur moyenne et grande en utilisant le diamant et le les morceaux de carbure.
Specifications:
| Profondeur du forage | 1000 m—3200 m(3280—10496 pieds) | |
| Vitesse de rotation (trpm) | Rythmes rotation dans le sens des aiguilles d'une montre | 79,136,121,363,220,379,589,1011 |
| Rythmes de rotation dans le sens contraire aux aiguilles d'une montre | 51,142 | |
| Vitesse de la table tournante (trpm) de la foreuse a diamant | Rythmes rotation dans le sens des aiguilles d'une montre | 27,46,72,124,75,130,202,347 |
| Rythmes de rotation dans le sens contraire aux aiguilles d'une montre | 17,48 | |
| Diametre de la tige de forage de la foreuse a diamant | Ф50,Ф60,Ф71,Ф89,Ф114 mm (Ф1.97,Ф2.36,Ф2.80,Ф3.50,Ф4.49 inch) | |
| Longueur de la broche | 800 mm(31.5 inch) | |
| Intervalle de deplacement | 690 mm(27.2 inch) | |
| Force de levage Max. de la tour | 300 KN(67440 lbf) | |
| Pression Max. | 141 KN(31697 lbf) | |
| Force de levage Max. de la corde unique | 125 KN(28100 lbf) | |
| Contenu Max. du tambour de bobinage | 120 m(394 pieds) | |
| Dimension du cable d'acier de la machine | 21.5 mm(0.85 inch) | |
| Vitesse de Levage | 0.663,1.09,1.693,2.90,1.761,3.034,4.713,8.803m/s (2.17,3.58,5.55,9.51,5.78,9.95,15.46,28.87 pieds/s) | |
| Ouverture de la table tournante | Ф395 mm (Ф15.55 inch) | |
| Modele d'electromoteur de la machine | Y2-280M-4 | |
| Capacite de l'Electromoteur | 90 kw(122HP) | |
| Taux de Rotation de l'Electromoteurr | 1480 tr/min | |
| Modele de moteur Diesel | Cummins 6BTA5.9-C180 | |
| Capacite du moteur Diesel de la foreuse | 132kw(180HP) | |
| Vitesse de rotation du moteur Diesel Engine | 1900 tr/min | |
| Dimensions | Avec l'electromoteur 4413×1692×2653 mm (173.7×66.6×104.5 inch) | |
| Avec le moteur diesel 4413×1892×2803mm (173.7×74.5×110.4 inch) | ||
| Poids de la machine de forage a diamant | 10100 kg(22270 lb) | |
