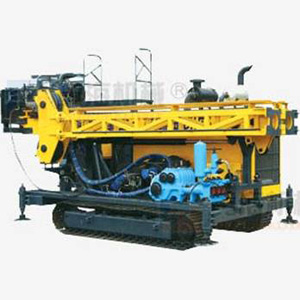

Machine de Forage Hydraulique HYDX-5A

Introduction Generale
La foreuse hydraulique sur chenillard HYDX-5A nouveau modele est developpee par ZZ Machinery (Shanghai) Co., Ltd. en reference des techniques avancees des equipements de la meme sorte en Chine et a l'etranger. La Machine de Forage Hydraulique a un bon design et une performance superieure. Elle est facile a manipuler et a entretenir.

Proprietes Generales de Foreuse sur Chenillard HYDX-5A:
La machine de forage hydraulique sur chenillard adopte une conduite hydraulique, se deplacant avec la chenille. La tete de forage est menee par un moteur variable avec des fonctions de changement de deux vitesses mecaniques, le changement de vitesses de clochers avec une structure simple et avancee. Le rotateur est alimente et mene par un systeme connectant la broche et un cylindre a huile avec une chaine. Le systeme a la fonction, si les tiges de piston du cylindre a huile se bougent a une certaine distance, la tete de forage doublera la distance. Le mat pourrait etre regle dans la gamme allant de 0 a 90 degres pour ses trous avec un centre de gravite bas et une bonne stabilite sur toute l'unite. La tour fournit a l'operateur un bonne visibilite et une grand confort de travail. La Foreuse sur Chenillard HYDX-5A a une belle appearance et incarne le design voulu par le concepteur.

Avantages de Machine de Forage Hydraulique:
(1) Performance Fiable
En se basant sur les directives de l'achat d'un equipement auxiliaire a l'international, nos moteur diesel, la pompe hydraulique, les principales soupapes, les moteurs, les reducteurs de chenilles et pieces de rechange hydrauliques cles, sont tous adoptes par les grandes marques nationales et internationales.
(2) Foreuse sur Chenillard de Haute Efficacite
Avec un grand couple, l'allocation d'une grande unite d'alimentation, et avec un design raisonnable et une methode de fonctionnement avancee et une tige de forage de 6 metres (19.7 pieds) de longueur, tout ceci garantit a la tour un bon fonctionnement et de hautes performances
(3) Tour favorable a la Protection de l' Environnement
Avec un faible taux de pollution du moteur diesel, un concept de reduction des bruits professionnels, la foreuse est convenable pour les travaux en milieu urbain.
(4) Economie d'energie
En a adoptant la technique de controle de chargement sensible, la Machine de Forage Hydraulique a reduit sa consommation d'energie et de chaleur au niveau le plus bas. Avec une elegante apparance, une structure compacte et une performance fiable, elle devrait etre l'equipement prioritaire a choisir pour une carotteuse hydraulique dans le marche local.

Domaine d'usage de Foreuse sur Chenillard
La Machine de Forage Hydraulique HYDX-5A est principalement utilisee pour le forage des trous droits. Elle peut etre utilisee pour l'exploration et la prospection en geologie, la metallurgie, les mines de charbon, l'industrie atomique, l'hydrologie et d'autres domaines. C'est une tour de carottage utilisant les morceaux de diamant et de carbure principalement.
Performances de la Foreuse sur Chenillard

Hoist
Moteur Diesel Modele Cummins 6CTA8.3-C195 (turbocompresse et charge a l'eau froide )
Deplacement 8.3L (2.19 US Gallons)
Puissance 145kW (195HP)
RPM Nominal (Reglage de l'usine) 2200trpm
  Capacite de foreuse sur chenillard BQ 1500 m(4920 pieds)
NQ 1300 m(4264 pieds)
HQ 1000 m(3280 pieds)
PQ 680 m(2230 pieds)
Tete de Forage Moteur de Rotation Double Moteurs Hydrauliques –variable et Reversible Fabricant:SAUER-DANFOSS
Machine de Forage Hydraulique RPM Deux changements/ Changement de clochers 0-1145 RPM
Ratios 1st 8.776:1 2nd 2.716:1
Ouvreuse de tete Coulissage de cote avec conducteur hydraulique
  Mandrin Hydraulique (PQ) Hydrauliquement ouvert, Bride a rondelle Belleville, Fermeture Normale avec une capacite de detention axiale de 222 400 N
Couple Hydraulique Max. de la Machine de Forage Hydraulique 4650 N·m(3427 lbf·ft)
Diametre de la prise 121 mm(4.76 inch)
Capacite d'elevation Max. de la broche   150 kN(33720 lbf)
Puissance d'alimentation Max. 75 kN(16860 lbf)
Pompe d'Emballage Primaire Pompe de deplacement a Piston Axial variable Triplex pour l'activation de la  Rotation de la tete de forage, Levage Principal, Pompe a boue & Treuil de Ligne    Fabricant: DANFOSS 1ere Pompe: a 25MPa 3eme Pompe: 102 LPM a 25MPa
Reservoir Hydraulique Capacite 420 L (111 US Gallons)
  Vitesse de Levage (Cable unique) 38-70m/min(tambour nu)
Capacite du Principal Force de Levage (cable unique) 77kN(17310 lbf)
Diametre du cable d'acier 18 mm(0.71 inch)
Longueur du cable d'acier de la Foreuse sur Chenillard 50 m(164 pieds)
Vitesse de Levage (cable unique) 164m/min (tambour nu )
Capacite du cable d'acier   Levage du mat Force de Levage (cable unique) 12 kN(2698 lbf) (tambour nu)
Diametre du cable d'acier 6 mm(0.24 inch)
Longueur du cable d'acier 1500 m(4920 pieds)
Mast Height de Foreuse sur Chenillard 11 m(36 pieds)
Angle de Reglage du Mat 0°—90°
Angle de forage 45°—90°
Disque d'alimentation 3800 mm(150 inch)
Tige d'abaissement 1500 mm(59 inch)
Traction d'alimentation 15000kg(33075 lb)
Butee d'alimentation 7500kg(16538 lb)
Traction de la tige 3m or 6m(9.84pieds ou 19.68pieds)
Pompe a boue Type Pompe alternative a piston Triplex
  Modele BW250
Tige 100mm(3.9 inch)
Volume de la decharge 250,145, 90, 52 L/min (66, 38, 24, 14 US Gallons/min)
Pression de Decharge 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi)
Bride a pied Angle de bridage 55.5-117.5 mm(2.19-4.63 inch) le trou Ф154mm(6.06 inch)
Autres Poids 13000 Kg(28665 lb)
Dimensions (Longueur×Largeur ×Hauteur ) 5600×2240×2650mm (220×88.2×104.3 inch)
Moyen de transport Chenille d'acier

Les nombres sur le tableau ont ete calcules sur la base des experiences sur le terrain et pourraient etre attendus. La capacite de forage dependra des outils et des conditions, les techniques de forage et equipements utilises.
