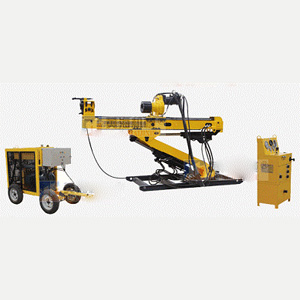

Carotteuse de Tunnels HYKD-3A

HYKD-3A

Description
La carotteuse de tunnels avec une pompe particuliere est la principale composante de l'equipement de forage des tunnels. La pompe est la meme est la meme que celle utilisee en surface. Cependant, il y a des exigences speciales pour la carotteuse de tunnels. Il s'agit de quatre parties: la machine principale, la plate-forme de controle, l'unite d'alimentation et le reservoir de petrole. Les quatre sont reliees entre elles a travers un conduit flexible.
Pour faire fonctionner la carotteuse de tunnel, elle doit creuser une chamber. Pour ce qui est de la dimension, elle n'est pas fixe. Pour certaines petites foreuses, il n'y a pas besoin de creuser la chambre et la foreuse elle-meme peut se deplacer dans le tunnel.

Proprietes
La carotteuse de tunnels beneficie d'une tres grande efficacite, un large couple, un poids faible, et moins de bruits. Du a la surface limitee du tunnel, une occupation du terrain minimale, sont les autres atouts de cette foreuse. En plus, la foreuse est facile a desassembler. Ce qui facilite son transport.

Usage
La carotteuse de tunnel est utilisee dans les domaines suivants: la houille, la metallurgie, la geologie et l'ingenieurie etc. De maniere specifique, elle est utilisee pour les drainages de gaz de large diametre et les injections d'eau dans les mines, les tunnels et les mines de charbon. Elle est aussi utilisee dans l'exploration et la decharge des eaux dans les trous des structures geologiques.

Principales Specifications Techniques:
(1). Profondeur du forage: Φ55mm (2.17 inch) tige de forage 300m (984pieds)
Φ71mm(2.80inch) tige de forage 200m(656 pieds)
(2). Specifications de la tige de forage: Φ55×1500mm (Φ2.17×59inch) tige de forage
Φ71×1500mm(Φ2.80×59inch) tige de forage
(3). La gamme de vitesse de la broche de rotation: 425-1280trpm
(4). Couple max. de rotation de la broche: 795 N·m(586 lbf·ft)
(5). Pression de travail: 25 Mpa(3626 psi)
(6). Trajectoire de la broche de la carotteuse de tunnel: 1600mm (63 inch)
(7). Force d'elevation max. de la tete de forage: 62KN (13938 lbf)
(8). Force d'alimentation max. de la tete de forage: 33KN (7418 lbf)
(9). Trajectoire de balancement du mat: 495mm (19.5 inch)
(10). Angle de balancement du mat (gauche & droite): 90°
(11). Angle de balancement du bras (haut et bas): 100°
(12). Unite d'alimentation: YB225M-4(dIICT4)Moteur electric anti-explosif 45KW (60HP)/1480trpm
(13). Dimensions:
Machine Principale (Longueur×Largeur×Hauteur): 2950×950×1850mm (116×37.4×72.8 inch)
Unite d'alimentation (Longueur×Largeur×Hauteur): 1900×980×132mm (74.8×38.6×5.2 inch)
Cabine de pilotage (Longueur×Largeur×Hauteur): 540×360×1080mm (21.3×14.2×42.5 inch)
