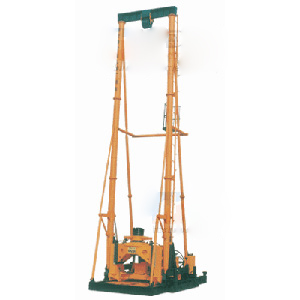

Machine de Forage d'Ingenieurie GM-20A
Description
La foreuse d'ingenieurie GM-20A (with drilling tower) incorpore les proprietes de la tour de forage a table rotative, la foreuse a unite centrale et la broche de forage. Elle a un couple fort et une haute efficacite de forage a cause de sa capacite a forer avec precision. Sa gamme de vitesse rotative est tres large. La tour de forage d'ingenieurie peut etre pressurisee hydrauliquement ou depres surisee pour conduire le forage. La tour d'elevation hydrocylindrique peut travailler a une tres grande vitesse. En utilisant la tour d'elevation, la cage de renforcement peut etre charge directement. Le mandrin auxiliaire a une grande force d'elevation. La tour de forage est montee sur chenillard. Ceci permet de positionner le troude forage plus facilement. Cette machine peut conduire le forage a circulation inverse et le forage de circulation normale Il est aussi convenable de forer la formation conglomeree du quaternaire et de formation solide. La foreuse peut etre utilisee pour forer les fondations de piliers de large diametre comme pour les ponts, les autoroutes et les immeubles.
Composantes Machine de Forage d'Ingenieurie
La machine de forage d'ingenieurie GM-20A consiste en une unite centrale, un rotateur, un mandrin, l'embrayage, le systeme de controle de vitesse et le moteur diesel.
Proprietes de Machine de Forage d'Ingenieurie
1. Fort de sa structure bien distribuee, la machine de forage d'ingenieurie GM-20A est petite et legere.
2. Elle peut travailler avec diverses techniques de forage et a une large application. Ceci est en relation avec le large couple et la precision de forage.
3. Son rotateur est fixe. Ceci avec sa precision de forage donne au trou du pilier un coefficient demesure bas.
4. Pressurisee par le moteur a poutre, la tour de forage a une grande efficacite et une grande force de poussee.
5. La tige de changement de la tour est de 1500mm. Et son orifice est ouvert. En consequence son deplacement est facile.
6. En adoptant la tour d'elevation hydro- cylindrique, la tour de forage peut etre soulevee facilement et a un grande vitesse. Elle est convenable a utiliser et a entretenir.
7. La foreuse est equippee d'un dispositif de marche pour regler la position du trou.
8. La machine de forage a une performance stable. Elle est flexible a operer et ne cause aucun risque.
Parametres de Machine de Forage d'Ingenieurie
| 1、Capacite de Forage | |
| φ168 Tige de Forage a Circulation Inverse | |
| Diametre du Forage | 2000mm |
| Profondeur du Forage | 80m |
| 2、Rotateur | |
| Modele: Rotateur, Fixe; Moteur a Poutre, Pressurise | |
| Vitesse de Rotation: Avant, Cinquieme vitesse | 10.4, 19, 31, 49.3, 76.5 tr/min |
| Inverse, Premiere vitesse | 11.8tr/min |
| Couple Max. | 40000Nm |
| Force de Pressurisation Max. de la Poutre | 100000N |
| Force d'Elevation Max. de la Poutre | 120000N |
| Tige d'alimentation | 400mm |
| Trou des rotateurs | Trou Hexagonal φ247×223mm |
| 3、Mandrin | |
| (1) Mandrin Principal | |
| Modele: Train de Transmission Epicycloidal, Frein Manuel | |
| Force d'Elevation Max. (Corde Unique) | 45000N |
| Force d'Elevation Nominale(Six cordes) | 270000N |
| Vitesse d'Elevation (Corde unique) | 0.68, 1.25, 2, 3.2, 5m/s |
| Diametre du Fil de Liaison | 18.5mm |
| Capacite de la Bobine | 90m |
| (2)Mandrin Auxiliaire | |
| Modele: 2K-H Train de Transmission Epicycloidal, Frein Manuel | |
| Force d'Elevation Max. | 30000N |
| Vitesse d'Elevation | 0.6, 1.15, 1.79, 2.85, 4.41m/s |
| Diametre du Fil de Liaison | φ15.5mm |
| Capacite de la bobine | 80mm |
Appareils Auxiliaires Alignes
| 1. SF-168 | Pivot d' Eau |
| 2. CF-180 | Arretoir a bague |
| 3. 6BS | Unite de Sludger |
| 4. ZF-222A | Tige d'entrainement Hexagonal |
| 5. ZFL-180 | Tuyau de Forage a circulation Inverse |
| 6. H3-18t | Poulie balance |
| 7. TF-180 | Elevateur |
Packaging
La tour GM-20A est expediee sans emballage.
