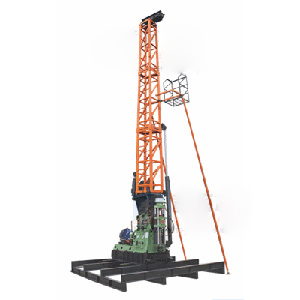

Machine de Carottage HXY-4T
Propriete
1. La machine de carottage a broche HXY-4T integre la machine principale et la toure de forage.
2. La machine a une vitesse de rotation rapide et une large gamme de rotation. Elle peut produire un large couple a faible vitesse.
3. Cette machine de carottage est legere, facile a transporter et facile a desassembler.
4. Avec une structure compacte et une apparance raisonnable puis des composantes exposees, elle est facile a entretenir et a reparer.
5. Elle est pratique lorsqu'il s'agit de gerer des defaillances avec deux vitesses de reserve.
6. Avec un centre de gravite bas, la carotteuse reste fiable et stable dans les forages de haute vitesse.
7. Tous les leviers d'operation sont concentres, en plus ses operations sont fiables et pratiques.
8. Equippee de metres, la carotteuse peut facilement controler la situation dans le trou
9. La transmission et la machine de forage ainsi que la pompe a boue sont separees. Par consequent cela facilite sa localisation en occupant peu d'espace.
Plus d'informationa a propos de la Machine de Carottage HXY-4T
Ⅰ. Champ d'Application
La machine de carottage HXY-4T integre la plate-forme et la carotteuse dans la meme unite. Elle consiste en une foreuse XY-4 et une foreuse a mat, avec des fonctions d'elevation hydraulique et une tour d'abaissement. La plate-forme a une structure simple, un design raisonnable, de poids leger, facile a utiliser, elle est dans une grande gamme d'angle reglable. Elle est specialement convenable pour le creusage de forage a grande inclination. Le corps de la machine de forage HXY-4T est utilise comme materiel d'elevation pour les forages verticaux et pour les trous inclines aussi. La gamme d'angles reglables (Evoluant dans le sens des aiguilles d'une montre) pour le forage de trous inclines est de 0°-90°.
Ⅱ. Dimensions Principales de la machine de carottage
| Hauteur nominale de la machine | 10 m (32.8 pieds) |
| Surface nominale de la base | 4×4 m (13.1×13.1 pieds) |
| Nombre de poulies | 3 ou 5 pcs |
| Chargement Max. de mat | 100 KN(22480 lbf) |
| Chargement de la plate-forme mobile | 80Kg (176.4 lb) |
| Angles Ajustes de la Machine de Forage | 45°－90° |
Ⅲ. Composantes Principales
La Machine de Carottage consiste en une base, une carrosserie de la machine, le bloc sommet ( mecanisme de poulie), la plate-forme et des supports auxiliaries.
Ⅳ. Caracteristiques Principales
La foreuse est de type mat pyramidal. Globalement legere, une seule composante legere et quantite de desassemblage limitee, la tour a un transport et une installation pratiques. La machine a son proper bloc sommet pratique pour les installations au sol. Lorsque la plate–forme recule pendant l'operation, la machine peut etre incline pour former une distance arriere pour afin de garantir une ligne centrale entre le centre du trou et la poulie. La carotteuse peut etre reglee dans le sens des aiguilles d'une montre pour le forage des trous inclines. Le reglage est facile. Elle est convenable pour le forage de trou a grands angles.
Ⅴ. Specifications de machine de carottage
| Profondeur du forage | 700—1000 m (2296-3280 pieds) |
| Couple Max. | 2.64 KN·m (1946 lbf·ft) |
| Longueur de la broche | 600 mm (23.6 inch) |
| I.D de la broche | 68 mm (2.68 inch) |
| Capacite d'elevation maximale de la broche | 80 KN (17984 lbf) |
| Pression Max. de la Broche | 60 KN (13488 lbf) |
| Force de levage max. | 30 KN (6744 lbf) |
| Moteur | 30 KW (40HP) |
