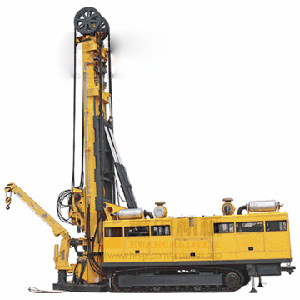

Foreuse CBM MD-750
Description
La foreuse de methane de houille MD-750 est un type de foreuse hydraulique pour methane de houille avec une capacite de 3200m. La foreuse MD-750 est une toute nouvelle foreuse multi-fonctionnelle avec des droits de propriete intellectuelle. Elle resume plus de 40 ans d'experience en recherche et developpement des foreuses. Elle est concue grace a la combinaison des caracteristiques de foreuses locales et celles de foreuses etrangeres avancees et plus experimentees. Et les conseils venant des clients sont recues pour pouvoir concevoir une foreuse de methane de houille adequat aux conditions geologiques de la Chine.
Compare a ces autres machines a l'etranger, la foreuse MD-750 a chenille a une structure simple et compacte, une performance excellente et un bon rapport performance/prix. Elle est principalement utilisee dans l'exploration de methane de houille et de petrole peu profond, le reparage des puits de petrole, la construction de puits geothermiques. Elle peut aussi etre utilisee dans le genie cevil, la ventilation et la decharge des mines, la construction des tuyaux de drainage. Il y a quelque chose a retenir c'est que le forage peut se derouler sur de surfaces super profondes ou le carottage.
Proprietes
1. La machine principale de cette foreuse est conduite par une pression hydraulique avec un chassis de chenille. Elle peut fournir de grandes performances et de grandes capacities de grimpage a travers des domaines divers. Ceci permet a la foreuse de pouvoir affronter des routes compliquees et de se deplacer autour du site de forage. En plus le cout de fonctionnement de cette foreuse est bas.
2. La machine principale de cette foreuse est equippee de deux moteurs diesel. Ils peuvent travailler ensemble oui separement. Une telle installation ameliore considerablement la securite de la foreuse.
3. Le triangle parallele: Le mecanisme de motion de la tour renforce la stabilite du mat.
4. La triple vitesse de la chaine du cric du mat reduit la longueur de transport et ameliore le travail.
5. L'unite centrale avec son angle d'inclinaison de 80° et la broche de flotation peuvent permettre a la foreuse de se deplacer horizontalement a 850mm, ce qui rend l'eclatement de la tige plus facile.
6. Le rotateur de la foreuse est alimente par des moteurs a faible vitesse avec un couple fort. Le rotateur a une haute efficacite. Son couple maximal est de 34000N.m et la plus haute vitesse de rotation peut etre 170tr/min.
7. Il y a un systeme de tuyau specifique de revetement . Par exemple: le revetement du suivi. Ce systeme garde tous les tuyaux en ordre sans les couper.
8. La tete du puits est sous la pression de la telecommande hydraulique. Elle installe aussi le dispositif d'explosion pour les tiges de forage.
9. La grue installee dans la machine principale rend le site d'operation pratique et peut aussi reduire l'intensite de travail des ouvriers.
10. La chambre de controle separee fournit un bon environnement de travail a l'ouvrier. La foreuse de methane de houille a des fonctions de commande a distance.
Specification
| Moteur | Weichai WP12.375 | 276KW/2100trpm×2 PCS |
| Capacite de forage de la foreuse de methane de houille MD-750 | φ89mm×9m | 3200 m |
| φ114.3mm×9m | 2200 m | |
| φ127mm×9m | 1600 m | |
| Unite centrale | Gamme de vitesse de rotaion | Basse vitesse 0~85trpm Haute vitesse 0~170trpm |
| Vitesse de rotation Max. Du couple | 34000N.m(0~85trpm/h) 17000N.m(0~170trpm/h) | |
| Vissage arriere du couple de la broche . | 42000 Nm | |
| Diametre du trou de la broche | φ75 mm | |
| Angle de l'unite centrale tournee vers le haut. | 0~80° | |
| Deplacement parallele de l'unite centrale | 850 mm | |
| Tige d'alimentation | 13.9 m | |
| Force d'elevation maximale de l'unite centrale | 750 Kn | |
| Vitesse d'elevation maximale de l'unite centrale | 30 m/min | |
| Force d'alimentation Max. de l'unite centrale | 170 Kn | |
| Vitesse d'alimentation principale | 80 m/min | |
| Capacite du mandarin de mesurage du gaz | Force d'elevation( corde unique tambour vide) | 12 Kn |
| Diametre du cable de liaison | 8 mm | |
| Longueur du fil de liaison | 1500 m | |
| Vitesse d'elevation maximale | 0~280 m/min | |
| Mat de la foreuse a chenille CBM | Angle Reglable | 0~90° |
| Angle de forage | 45~90° | |
| Longueur totale avec le mat superieur detendu. | 19.5m | |
| Diametre initial de la tete du puits | Diametre Max. du trou initial | φ650 mm |
| Chassis de la Foreuse | Chenille d'acier, Moteur a deux vitesses,Reducteur de la vitesse de marche | Haute vitesse 0~2.4 Km/h Basse Vitesse 0~1.2 Km/h |
| Manille de serrage (Selectionnee et Equippee) | Force de devissage Max. | 70000 Nm |
| Force de visage Max. | 35000 Nm | |
| Manivelle(Selectionne et Equippeee) | Force d'elevation Max. (corde unique tambour vide) | 30 Kn |
| Diametre du fil de liaison | φ10 mm | |
| Capacite de la corde | 120 m | |
| Pompe a boue(Selectionnee et equippee) | Flux de travail | 0~600 L/min |
| Pression de travail | 0~10 MPa | |
| Pompe a bulle(Selectionne et equippee) | Flux de travail | 0~1 L/min |
| Autres elements concernant la foreuse de methane de houille MD-750 | Dimension de travail | 9500×3200×19500 mm |
| Transport Dimension | 13500×3200×3400 mm | |
| Poids total | 55000 kg |
Emballage
La foreuse de methane de houille MD-750 est expediee sans emballage.
