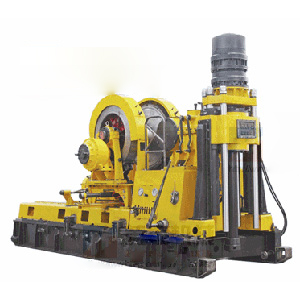

Foreuse HXY-9

HXY-9

Description de Foreuse HXY-9
La foreuse a broche The HXY-9 est compacte en construction et rationnelle sur l'arrangement. Elle est legere et facile a assembler. Et la gamme de vitesse de rotation est grande. Elle est equippee d'un frein a eau et a un mecanisme d'ouverture normale d'embrayage. Le levage de cette machine peut etre opere en position basse pour faciliter le movement d'elevation et de stoppage de la foreuser.

Usage Foreuse HXY-9
La carotteuse compacte HXY-9 est principalement utilisee dans le domaine de la geologie, la metallurgie, le charbon, l'hydrogeologie, les puits hydrologiques, l'exploration d'huile et de gaz naturel de faible profondeur. En plus, elle est utilisee pour les forages de profondeur moyenne et grande en utilisant le diamant et le les morceaux de carbure, les mines de ventilation et les decharges d'eau dans les tunnels, tout comme dans la foundation des piliers de grand diametre.

Principales Specifications (Avec 160KW/1480trpm moteur electrique)
Profondeur du forage: 2000~4000m (6560~13120pieds)
Diametre de la broche: 118mm (4.65inch)
Positive: 73, 94, 132, 207, 333, 209, 267, 376, 589, 948
Negative: 69, 198
Couple de broche: Positive: 18088, 14150, 10044, 6417, 3986N·m (13330, 10429, 7402, 4729, 2938 lbf·ft) 6364, 4978, 3534, 2258, 1402 N·m (4690, 3669, 2605, 1664, 1033 lbf·ft)
Negative: 19109, 6723 N·m (14083, 4955 lbf·ft)
Tiges d'entrainement Hexagonales: Φ114x102mm (Φ4.49x4.02inch), Φ89x79 mm (Φ3.5x3.11inch)
Diametre de la tige de forage: Φ102 Φ89 Φ71 mm (Φ4.02 Φ3.5 Φ2.8 inch)
Longueur de la broche de la tour de carottage compacte: 1200mm (47.2inch)
Bande coulissante de la tour: 800mm (31.5inch)
Force d'elevation Max. : 643KN (144546 lbf)
Force de Pressurisation maximale: 339KN (76207 inch)
Capacite de bobinage du tambour: 350m (1148pieds)
Diametre du cable d'acier: 26mm (1.02 inch)
Force de levage Max. du cable unique (troisieme couche): 150KN (33720 lbf)
Vitesse d'elevation du cable unique: 0.75, 0.96, 1.35, 2.12, 3.4 m/s
(2.46, 3.15, 4.43, 6.95, 11.15feet/m)
Angle de forage (sans bras vertical): 78°-90°
Dimensions (Sans le moteur electrique): 5730x2040x3396mm (225.6x80.3x133.7inch)
Poids (Avec le moteur electrique):  10.2T (22491 lb)
Dimensions (avec le moteur diesel): 6088x2040x3396mm (239.7x80.3x133.7inch)
Poids (avec moteur diesel): 10.8T (23814 lb)
Unite d'alimentation HXY-9 Carotteuse compacte
Avec moteur electrique: Y315L1-4
Puissance: 160KW (215HP)
Vitesse de rotation du moteur electrique: 1480trpm
Modele du moteur Diesel:  Cummins 6CTA
Puissance de la carotteuse compacte: 178KW (240HP)
Vitesse de rotation du moteur diesel: 2200trpm
