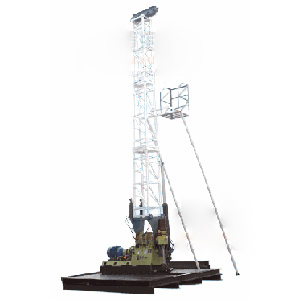

Carotteuse HXY-42T

. Champ d'application
La carotteuse HXY-42T integre une plate-forme et une foreuse dans une meme unite. Elle consiste en une foreuse XY-42 avec un mat avec des fonctions de levage hydraulique et d'abaissement de la machine. La plate-forme est simple avec un design raisonnable, legere et facile a utiliser, elle a un large angle reglable. Elle est specialement recommandee pour le forage de trous avec une grande inclination. La carosserie de la carotteuse HXY-42T est utilisee comme outil d'elevation pour les forages verticaux et pour les trous inclines aussi. La gamme des angles reglables (dans le sens des aiguilles d'une montre) pour le forage des trous inclines est de 0°-90°.

Ⅱ.Proprietes
1. La carotteuse HXY-42T a broche integre une machine principale et une foreuse. Elle a une structure compacte et une apparance raisonnable.
2. Du a son poids leger et a son desassemblage facile, elle est facile a entretenir et a reparer..
3. La plate-forme de forage est conduite par un cylindre double hydraulique large de 600mm (23.62 inch). Ceci, avec sa broche de 93mm (3.66 inch), la rend convenable pour diverses technologies de forage de haute efficacite
4. Pour ce qui est de sa puissance, la plate-forme de forage a 8 vitesses rotatives et une gamme de vitesse raisonnable. Son couple maximal est de 3.5 KN·m (2580 lbf·ft).
5. En cas de trouble pendant le forage, les deux vitesses de reserve peut apporter beaucoup d'aide 6. Grace a une puissance raisonnable et une faible temperature de l'huile, la plate-forme de forage peut utiliser une simple pompe a huile a engrenage hydraulique pour fournir l'huile.
7. Son mandrin hydraulique a double action garantit une grande force de serrage.
8. La plate-forme de forage possede une grande vitesse de forage a cause de son movement doux et bas centre de gravite.
9. Equippee d'une balance de mesurage, la plate-forme de forage peut controler la condition dynamique au fond du trou. Ceci ameliore la securite et la stabilite du forage.

. Composantes Principales
La foreuse est principalement constituee d'une base, d'une carosserie, d'un bloc sommet (mecanisme de poulie), une plate-forme et des supports auxiliaries.

Ⅳ. Caracteristiques Principales
La foreuse est de type mat pyramide. Avec son leger poids d'ensemble, les composantes aussi legeres et limitee en quantite de desassemblage, la machine a un transport et une installation convenables. La foreuse a son propre bloc sommet, convenable pour l'installation au sol. Lorsque la plate-forme recule pendant l'operation, la tour peut etre inclinee pour arranger la distance de recul afin de garantir la ligne centrale entre les centres du trou et la poulie. La foreuse peut etre reglee dans le sens des aiguilles d'une montre pour le forage de trous inclines. Elle est convenable pour le forage de trous a grands angles.

Ⅴ. Specifications

Ⅵ.Dimensions Principales

Taille Nominale de la Foreuse 10 m (32.8 pieds)
Surface Nominale de la Base 4×4 m (13.1×13.1 feet)
Nombre de Poulies 3 ou 5 pcs
Chargement Maximal du mat 100 KN(22480 lbf)
Charge de la plate-forme de travail mobile 80Kg (176.4 lb)
Angles Ajustes de la Foreuse 45°-90°
Profondeur du forage 700—1100 m (2296-3608 feet)
Couple Max. 3.2 KN·m(2358 lbf·ft)
Longueur de la Broche 600 mm (23.62 inch)
I.D de la Broche   92 mm(3.62 inch)
Capacite d'elevation Max. de la Broche   80 KN(17984 lbf)
Pression Max. de la Broche 60 KN(13488 lbf)
Force de Levage Maximale 30 KN(6744 lbf)
Moteur 30 KW(40HP)
