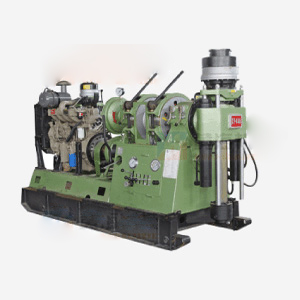

Carotteuse XY-44A

XY-44A

Description de Foreuse de Pieux
Comme une machine de carottage a broche, la Foreuse Carotteuse XY-44A prend des pieces de diamant ou bien des fragments de carbure de tungsten alignes avec un frein a eau. Elle est alimentee avec deux cylindres se deplacant plus longuement. Son huile est fournie dans deux directions opposees par le disque hydraulique araignee et une verrou hydraulique. Elle est largement utilisee dans les travaux d'exploration geologique le forage des puits hydrologiques et les empilements basiques (carottage, forage de puits, empilement).
Il faut noter quelque chose. La Foreuse Carotteuse adopte la nouvelle technologie. Elle peut etre utilisee en plusieurs modeles, particulierement sur un tuyau de forage de large diametre. Cette technologie est efficace pour ameliorer l'efficacite du forage.

Propriete de Foreuse de Pieux XY-44A
1. Il y a plus de vitesses (8 grades), vitesse raisonnable, et haut couple en faible vitesse. Le couple maximal peut atteindre 3200 N•m (2358 lbf•ft). La carotteuse XY-44A est adaptee a un carottage de carbure de Tungaloy et une huile diamantee ainsi que les travaux d'exploration geologique, le forage de puits hydrologiques et l'empilement basique.
2. Avec une large broche I.D. 93mm (3.66 inch), la foreuse est alimentee avec deux cylindres hydrauliques plus longues que 600mm (23.62 inch). Avec une grande adaptabilite technologique, la foreuser peut etre adaptee dans plusieurs domaines specialement sur les tiges de forage a grand diametre. Alors elle est plus efficace pour ameliorer l'efficacite de forage avec moins de defections dans le trou.
3. Avec une forte capacite de forage de la carotteuse, la profondeur de forage nominale reviendra a 000m (39.37 inch) avec une tige de carottage a fil de liaison de 71mm (2.80 inch).
4. Legere, et demontable, la foreuse peut facilement etre demantellee en dix parties, avec le plus gros appareil pesant 300 kg (661.5 lb). La machne toute entiere pese 2150kg (4741 lb), et peut bouger facilement specialement dans les zones montagneuses.
5. Serree avec la rondelle Belleville et desserree avec un cylindre hydraulique, le mandrin hydraulique adopte avec trois machoires a centrage automatique. C'est dans une force de serrage stable et forte.
6. Cette Foreuse Carotteuse est equippee d'un frein eau pour un perforage stable et doux.
7. La fourniture d'huile avec une pompe a engrenage unidirectionnelle, elle est facile a installer et faire fonctionner, consomme peu d'energie et peu de chaleur du systeme hydraulique d'huile, la carotteuse est fiable en matiere de perforage. La pompe a huile manuelle peut etre mise en action pour lever les outils de forage en cas de defaillance du moteur.
8. Avec une structure compacte et une carrosserie raisonnable, avec toutes les composantes, sans chevauchement elle est facile a entretenir.
9. Avec son bas centre de gravite et une longue distance de deplacement atteignant 460mm (18.1 inch), la tour est fiable et stable dans le perforage a haute vitesse.
10. Il est facile de savoir les conditions dans le trou grace a un instrument anti-vibration. Moins dans les poignees de fonctionnement, la machine peut fonctionner avec credibilite et flexibilite.
11. La carotteuse peut travailler avec stabilite et en securite dans les forages profonds.
12. En travaillant avec un ou deux engrenages, elle consomme peu d'energie et moins de chaleur du systeme hydraulique d'huile.
13. En cas de probleme d'alimentation, la pompe a huile manuelle pourrait etre utilisee pour lever le materiel.
14. Pour ce qui est de sa structure, elle est compacte et raisonnable.
15. C'est facile de savoir les conditions dans le trou grace a un instrument antivibration.

Ⅲ. Specifications
1. Capacite de Forage
(1) Carottage

(2) Forage de Puits Hydrogeologiques

(3) Forage de la Fondation des Piliers
Diametre du trou. avec 89 mm (3.50 inch) tige avec exterieur epaissi.
Formation desserree: 1000 mm (39.37 inch)
Formation serree: 600 mm (23.62 inch)
Profondeur du forage: 100 m (328 feet)
2. Angle de forage : 0°﹣360°
3. Moteur
Electromoteur Y225S-4 37KW (49.62HP) 1480 tr/min
Moteur Diesel Deutz F6L 912 82KW (110HP) 1500 tr/min
4. Rotateur
Type: alimente avec deux cylindres a huile a pression hydraulique, rotation mecanique.
Broche I.D: 93 mm (3.66 inch)
Vitesse de la broche:

Couple Max. de la broche: 3.2 KN·m (2358 lbf·ft)
Longueur de la broche: 600 mm (23.62 inch)
Force d'elevation Max. de la broche: 120 KN (26976 lbf)
Poussee Max. de la broche: 90 KN (20232 lbf)
5. Levage de la Foreuse Carotteuse
Engrenage planetaire
Diametre de la corde: 17.5 mm (0.69 inch) ou 18.5 mm (0.73 inch)
Capacite du tambour de la corde (170 kg/mm2 equivalant a 241839 lb/inch2) ：
(17.5mm corde d'acier) 110m (360.8 pied)
(18.5mm corde d'acier) 90m (295.2 feet)
Force d'elevation Max. (corde unique): 45 KN (10116 lbf)
Vitesse d'elevation de la corde
Vitesse du moteur 1000r/min 0.47, 0.86, 1.22, 1.78 m/s (1.54, 2.82, 4.00, 5.84 pieds/s)
Vitesse du moteur1500r/min 0.70; 1.29; 1.84; 2.68 m/s (2.30, 4.23, 5.90, 8.79 pieds/s)
Vitesse du moteur1700r/min 0.805, 1.485, 2.12, 3.08 m/s (2.64, 4.87, 6.95, 10.10 pieds/s)
6. Embrayage
Forme: Embrayage unique sec a friction
7. Boite de vitesse
Forme: boite de vitesse coulissante (4 vitesses positives et 1 est negative).
8. Pompe a huile
Forme: Pompe a engrenage unique
Deplacement: 32+12 L/min (8.5+3.2 US Gallons/min)
Pression de service: 0—8 MPa (0-1160 psi)
Pression Max. : 12 MPa (1740 psi)
9. Frein a eau de la Foreuse Carotteuse
Vitesse de service (tr/min): 700—800
Vitesse compensationnelle de la corde unique: 3—8 m/s (9.84-26.2 pieds/s)
Charge compensationnelle de la corde unique: 45 KN (10116 lbf)
10. Cadre de forage
Forme glissement et derapage (avec une base glissante)
Axe arriere du forage: 460 mm (18.11 inch)
11. Dimensions (Longueur×Largeur×Hauteur): 3030×1100×1890 mm (119.3×43.3×74.4 inch)
12. Poids du forage (sans unite d'alimentation): environ 2150 kg (4741 lb)
13. Poids maximal des appareils dechargeables: 300 kg (662 lb)
